Problèmes d'affichage SolidWorks
SOLIDWORKS – ASTUCES HE-Arc 1
A001-PROBLÈME D’AFFICHAGE
- LE PROBLÈME
Vous observez une différence entre l’affichage 3D de votre part par rapport à l’esquisse.
Dans l’exemple nous allons étudier le cas d’une pièce de révolution.

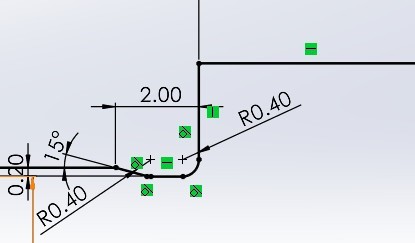

Le problème se situe sur la gorge A. Le segment bleu au fond de la gorge est correctement contraint (dimensions, horizontalité, tangences).
Lors de la génération de la forme 3D, le fond de la gorge est conique.
2. SOLUTION

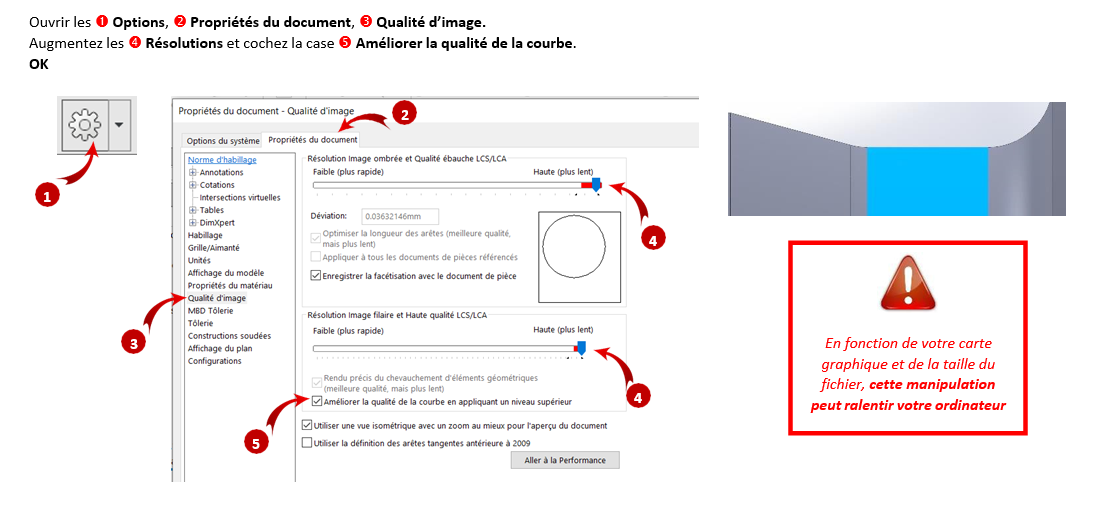

Ouvrir les Options, Propriétés du document, Qualité d’image.
Augmentez les Résolutions et cochez la case Améliorer la qualité de la courbe. OK
